MATLAB绘制水平的柱形图

水平方向的柱形图，可以更好的展现不同情景或对象之间的差异性，在论文数据绘图处理时，经常会使用到。MATLAB的barh()函数可以绘制水平的柱形图。

1.barh函数

语法barh(y)barh(x,y)barh(___,width)barh(___,style)barh(___,color)barh(___,Name,Value)barh(ax,___)b=barh(___)说明barh(y) 创建一个水平条形图，每个条形对应 y 中一个元素。如果 y 是 m×n 矩阵，则 barh 创建每组包含 n 个条形的 m 个组。barh(x,y) 沿垂直轴在 x 指定的位置绘制条形。barh(___,width) 指定每个条形占用的可用空间比例。例如，barh(y,1) 让每组中的条形紧挨在一起。将 width 指定为上述任一语法中的最后一个参数。barh(___,style) 指定条形组的样式。例如，barh(y,'stacked') 将每组中的条形堆叠成一个多色条形。barh(___,color) 为所有条形指定单一颜色。例如，barh(y,'red') 显示红色条形。barh(___,Name,Value) 使用一个或多个名称-值对组参数指定条形图的属性。仅使用默认 'grouped' 或 'stacked' 样式的条形图支持设置条形属性。在所有其他输入参数之后指定名称-值对组参数。barh(ax,___) 在目标坐标区中显示条形图。将坐标区指定为上述任一语法中的第一个参数。b=barh(___) 返回一个或多个 Bar 对象。如果 y 是向量，则 barh 返回一个 Bar 对象。如果 y 是矩阵，则 barh 为每个序列返回一个 Bar 对象。显示条形图后，使用 b 设置条形的属性。

2.简单示例

程序

clc;clear all;close all;y = [11 12 13 14 12 28];barh(y);figure;x = [1980 1990 2000];y = [40 50 63 52; 42 55 50 48; 30 20 44 40];barh(x,y)xlabel('Snowfall')ylabel('Year')legend({'Springfield','Fairview','Bristol','Jamesville'})

运行结果

3.修改中间的基准线

程度

clc;clear all;close all;figure;data1 = [8 15 33; 30 35 40; 50 55 62];barh(data1,'BaseValue',30)%显示具有负数据的堆叠条形figure;x = [1980 1990 2000];y = [15 20 -5; 10 -17 21; -10 5 15];barh(x,y,'stacked')%自定义垂直轴刻度标签figure;y = [10 20 30 41];barh(y)yticklabels({'April','May','June','July'})

运行结果

指示条形图类别的一种方法是将 X 指定为分类数组。barh 函数使用经过排序的类别列表，因此条形的显示顺序可能与您预期的有所不同。要保留顺序，请调用 reordercats 函数。将 X 定义为分类数组，并调用 reordercats 函数来指定条形的顺序。然后将 Y 定义为条形长度的向量，并显示条形图。

程序

clc;clear all;close allfigure;X = categorical({'Small','Medium','Large','Extra Large'});X = reordercats(X,{'Small','Medium','Large','Extra Large'});Y = [10 21 33 52];barh(X,Y)

运行结果

4.指定条形宽度和颜色

程序

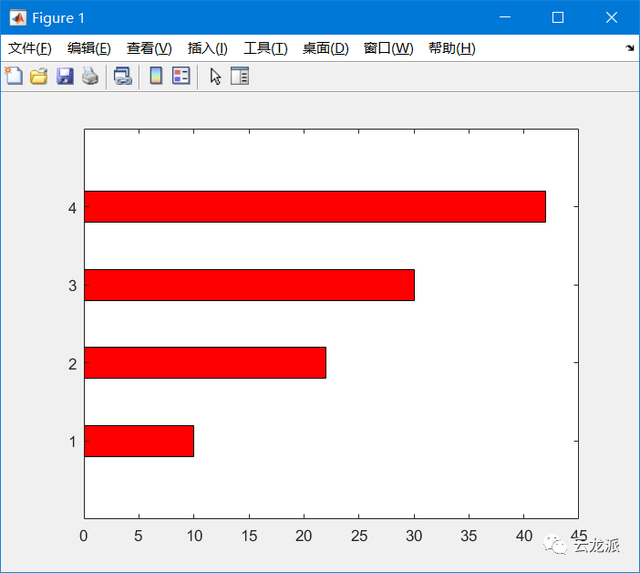

clc;clear all;close allfigure;y = [10 22 30 42];width = 0.4;barh(y,width,'red');figure;y = [10 15 20; 30 35 40; 50 55 62];b = barh(y);b(2).FaceColor = [.2 .6 .5];b(2).EdgeColor = [.63 .08 .18];b(2).LineWidth = 2;

运行结果

5.比较不同的条形样式

程序

clc;clear all;close all;x = [1980 1990 2000];y = [8 15 25; 30 35 40; 50 55 62];% Groupedfigure;subplot(2,1,1)barh(x,y)title('Grouped Style')% Stackedsubplot(2,1,2)barh(x,y,'stacked')title('Stacked Style')

运行结果

6.实际例子

程序

clc;clear all;close all;c=randi(1000,8);fenzhixianshi={'内存占用百分比';'冗余状况';'通信质量';'工作负荷';'卡件模块状态';'I/O通道状态';'故障信息';'总体分值'};m=8;%数据数目n=20;%数据次数labels = fenzhixianshi(1:end,1);  %每个数据的名字rng(16,'twister')   % 数据对应的颜色color_map = randi(350,m,8) / 255;% 创建GIF文件h1=figure('color','w'); %设置背景色set(gcf, 'position', [100,100,1300,600]);F = getframe(gcf); %捕获指定矩形区域,返回一个结构体[A,map] = rgb2ind(frame2im(F),256);imwrite(A,map,'moveimage1.gif','LoopCount',inf,'DelayTime',0.001);for i = 1:8    % 按行取出每次的数据    tmp = c(i,:);    % 绘制条形图    fig = barh(tmp, 0.5, 'EdgeColor', 'w','FaceColor','flat');    % 设置每个条形的颜色    fig.CData = color_map(8,:);    % 设置标签    set(gca, 'yticklabel',fenzhixianshi,'FontName', 'Microsoft YaHei UI','FontWeight', 'normal','XLim',[0 100],'FontSize', 12);    xlabel('相应分值')    title('示例');    axis([0 max(max(c))*1.1 0 9])    % 保存GIF文件    F = getframe(gcf);    [A, map] = rgb2ind(frame2im(F), 256);    if i == 1        imwrite(A, map, 'moveimage1.gif','WriteMode','append','DelayTime',2);    elseif i == n        imwrite(A, map, 'moveimage1.gif','WriteMode','append','DelayTime',5);    else        imwrite(A, map, 'moveimage1.gif','WriteMode','append','DelayTime',2);    endend

运行结果
