前言
android技术特别成熟了，热修复，组件化......等框架已经层出不穷，如果还仅限于使用框架，技术永远很难得到成长，只有我们懂得他的原理，能够娓娓道来，能够自己动手的写出来，技术才会越来越好，与其想着未来怎么办，不如把握现在。这一篇文章教大家手写出插件化框架，插件化技术是Android工程师必备的技术之一，我们要懂其思想，知其原理。
那么在 android中，什么是「 插件化 」，顾名思义啊，就是把一些核心复杂依赖度高的业务模块封装成独立的插件，然后根据不同业务需求进行不同组合，动态进行替换，可对插件进行管理、更新，后期对插件也可进行版本管理等操作。在插件化中有两个概念需要讲解下：
宿主：
所谓宿主，就是需要能提供运行环境，给资源调用提供上下文环境，一般也就是我们主 APK ，要运行的应用，它作为应用的主工程所在，实现了一套插件的加载和管理的框架，插件都是依托于宿主的APK而存在的。
插件：
插件可以想象成每个独立的功能模块封装为一个小的 APK ，可以通过在线配置和更新实现插件 APK 在宿主 APK 中的上线和下线，以及动态更新等功能。
那么为何要使用插件化技术，它有何优势，能给我们带来什么样好处，这里简单列举了以下几点：
让用户不用重新安装 APK 就能升级应用功能，减少发版本频率，增加用户体验。 提供一种快速修复线上 BUG 和更新的能力。 按需加载不同的模块，实现灵活的功能配置，减少服务器对旧版本接口兼容压力。 模块化、解耦合、并行开发、 65535 问题。
简单的描述一下入门的知识

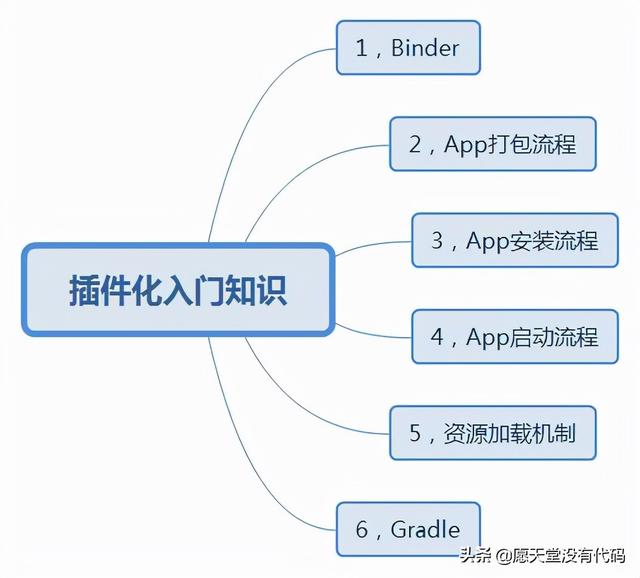

首先我们要知道插件化技术是属于比较复杂一个领域，复杂点在于它涉及知识点广泛，不仅仅是上层做应用架构能力，还要求我们对 Android 系统底层知识需要有一定的认知，这里简单罗列了其中会涉及的知识点：
然后这一篇文章我带大家来熟悉及实现广播插件，广播主要分两种,一种动态广播,一种静态广播。
插件中动态广播的实现:
启动插件中的动态广播其实和启动Activity和Service是一样的流程.
首先我们需要在 通用库里面新建一个接口,插件中的广播都要实现此接口
public interface PluginInterfaceBroadcast { void attach(Context context); void onReceive(Context context, Intent intent);}然后在BaseActivity中重写registerReceiver 和sendBroadcast、unregisterReceiver,因为这两个方法都用到了上下文(Context),我们需要用宿主(app)的Context来注册和发送广播.代码如下:
@Override public Intent registerReceiver(BroadcastReceiver receiver, IntentFilter filter) { if (mActivity != null) { return mActivity.registerReceiver(receiver, filter); } return super.registerReceiver(receiver, filter); } @Override public void sendBroadcast(Intent intent) { if (null != mActivity) { mActivity.sendBroadcast(intent); } else { super.sendBroadcast(intent); } } @Override public void unregisterReceiver(BroadcastReceiver receiver) { if (null != mActivity) { mActivity.unregisterReceiver(receiver); } else { super.unregisterReceiver(receiver); } }上述代码其实就是,调用了宿主(app)的里面方法,就是启动了宿主定义好的第一个空壳的广播,然后通过DexClassLoader反射插件中的广播类,然后通过继承的接口,来进行方法的调用和参数的传递.
public class ProxyBroadcast extends BroadcastReceiver { private String className; private PluginInterfaceBroadcast bordcast; private static final String TAG = "ProxyBroadcast"; public ProxyBroadcast(String name, Context context) { this.className = name; Class loadClass = null; try { loadClass = PluginManager.getInstance().getClassLoader().loadClass(className); Constructor constructor = loadClass.getConstructor(new Class[]{}); bordcast = (PluginInterfaceBroadcast) constructor.newInstance(new Object[]{}); bordcast.attach(context); } catch (Exception e) { e.printStackTrace(); } } //class --- object --- p @Override public void onReceive(Context context, Intent intent) { Log.e(TAG, "ProxyBroadcast onReceive: "); if (bordcast != null) { bordcast.onReceive(context, intent); } }}同理,在宿主方法中需要做一些处理,new ProxyBroadcast 然后注册此广播,实际上就是注册了宿主的空壳的一个广播:
private List<ProxyBroadcast> proxyBroadcastList = new ArrayList<>(); @Override public Intent registerReceiver(BroadcastReceiver receiver, IntentFilter filter) { //重写真正注册的是ProxyBroadcast 转发 IntentFilter filter1 = new IntentFilter(); for (int i = 0; i < filter.countActions(); i++) { filter1.addAction(filter.getAction(i)); Log.e(TAG, "sendBroadcast: 注册插件的广播 -> " + filter1.getAction(i)); } ProxyBroadcast proxyBroadcast = new ProxyBroadcast(receiver.getClass().getName(), this); proxyBroadcastList.add(proxyBroadcast); return super.registerReceiver(proxyBroadcast, filter1); } @Override public void unregisterReceiver(BroadcastReceiver receiver) { if (proxyBroadcastList != null && proxyBroadcastList.size() > 0) { for (ProxyBroadcast proxyBroadcast : proxyBroadcastList) { if (proxyBroadcast.getClass().getName().equals(receiver.getClass().getName())) { super.unregisterReceiver(proxyBroadcast); } } } else { super.unregisterReceiver(receiver); } }我们来看一个插件中的广播实现,通过继承PluginInterfaceBroadcast,宿主调用接口的方法:
public class MyReceive extends BroadcastReceiver implements PluginInterfaceBroadcast { @Override public void attach(Context context) { Toast.makeText(context, "注册广播成功", Toast.LENGTH_SHORT).show(); } @Override public void onReceive(Context context, Intent intent) { Toast.makeText(context, "接收广播成功", Toast.LENGTH_SHORT).show(); }}这样我们就实现了,插件动态广播的实现,是不是的非常简单,几乎没有什么难点,接下来我们来看插件静态广播如何来实现
插件静态广播实现原理:
我们知道任何插件都是没有安装到手机上的,静态广播是注册在AndroidManifest中,那么,我们就不能通过上述那样轻松的拿到类名进行反射了,如下
<receiver android:name=".StaticBroadcastReceiver"> <intent-filter> <action android:name="com.prim.plugin.a" /> </intent-filter> </receiver>需要通过PMS来解析xml,拿到在xml注册的类名,和intent-filter,然后和上面讲的动态广播一样,宿主动态注册插件中的静态广播,以达到这样的效果.实际上宿主就是做了动态注册静态广播,都是天马行空的想象.
APK安装时做了什么呢?
- -将apk文件复制到data/app目录
- ---使用PackageManager的installPackage接口
- ---之后调用installPackageAsUser。installPackageAsUser方法中主要完成两件事情。
- ------是权限检查
- ------是构建InstallParams，然后发送INIT_COPY的msg,这个mHandler运行在一个HandlerThread中,INIT_COPY主要是确保DefaultContainerService 已 bound,DefaultContainerService是一个应用服务，具体负责实现APK等相关资源文件在内部或外部存储器上的存储工作。而MCS_BOUND中则执行 params.startCopy()
- ------HandlerParams.startCopy该方法中除了检查重试次数外只是简单的调用了handleStartCopy()及handleReturnCode()方法。 -解析apk信息
- ---copy到data/app目录的操作后,就到了 handleReturnCode,这个方法又跳转到processPendingInstall()方法 ---这个方法有几个关键步骤,一是installPackageLI(args, res);,这个方法具体执行了解析package和后续操作,而再installPackageLI(args, res);执行完毕 后会走到bm.restoreAtInstall(res.pkg.applicationInfo.packageName, token);,会调用backupservice的restoreAtInstall方法,而restoreAtInstall方法最 终又会调用PMS的finishPackageInstall()方法,完成安装。
- -dexopt操作
- -更新权限信息
- -完成安装,发送广播(Intent.ACTION_PACKAGE_ADDED)
apk安装时并有做很多操作,那么它是如何真正的加载静态广播? 真正的加载广播,是在系统启动时发生的， 系统启动就可以理解成 将所有app重新安装一遍到系统中，会重复上述过程.
PMS安装APK原理
为了方便阅读,我已经将PackageManagerService 和PackageParser的源码放到了代码中,结合起来阅读本文更容易理解.
PMS 全称(PackageManagerService) ,当安装apk时会调用PackageManagerService的main方法
public static final PackageManagerService main(Context context, Installer installer, boolean factoryTest, boolean onlyCore) { PackageManagerService m = new PackageManagerService(context, installer, factoryTest, onlyCore); ServiceManager.addService("package", m); return m; }很显然上述代码,new PackageManagerService,我们接着看PackageManagerService的构造方法.然后我们可以看到data app 这样创建的目录,着重关注mAppInstallDir,字面意思就是app的安装路径
public PackageManagerService(Context context, Installer installer, boolean factoryTest, boolean onlyCore) { ..... synchronized (mPackages) { mHandlerThread = new ServiceThread(TAG, Process.THREAD_PRIORITY_BACKGROUND, true /*allowIo*/); mHandlerThread.start(); mHandler = new PackageHandler(mHandlerThread.getLooper()); Watchdog.getInstance().addThread(mHandler, WATCHDOG_TIMEOUT); //TODO File dataDir = Environment.getDataDirectory(); mAppDataDir = new File(dataDir, "data"); mAppInstallDir = new File(dataDir, "app"); mAppLib32InstallDir = new File(dataDir, "app-lib"); mAsecInternalPath = new File(dataDir, "app-asec").getPath(); mUserAppDataDir = new File(dataDir, "user"); mDrmAppPrivateInstallDir = new File(dataDir, "app-private"); ...... if (!mOnlyCore) { EventLog.writeEvent(EventLogTags.BOOT_PROGRESS_PMS_DATA_SCAN_START, SystemClock.uptimeMillis()); scanDirLI(mAppInstallDir, 0, scanFlags, 0); scanDirLI(mDrmAppPrivateInstallDir, PackageParser.PARSE_FORWARD_LOCK, scanFlags, 0); ..... } }接着会调用scanDirLI去扫面apk文件,点击去看一下它做了什么? 内部有调用scanPackageLI方法.
private void scanDirLI(File dir, int parseFlags, int scanFlags, long currentTime) {for (File file : files) { final boolean isPackage = (isApkFile(file) || file.isDirectory()) && !PackageInstallerService.isStageName(file.getName()); if (!isPackage) { // Ignore entries which are not packages continue; } try { scanPackageLI(file, parseFlags | PackageParser.PARSE_MUST_BE_APK, scanFlags, currentTime, null); } catch (PackageManagerException e) { Slog.w(TAG, "Failed to parse " + file + ": " + e.getMessage()); // Delete invalid userdata apps if ((parseFlags & PackageParser.PARSE_IS_SYSTEM) == 0 && e.error == PackageManager.INSTALL_FAILED_INVALID_APK) { logCriticalInfo(Log.WARN, "Deleting invalid package at " + file); if (file.isDirectory()) { FileUtils.deleteContents(file); } file.delete(); } } } }接着点scanPackageLI,从字面意思上看是解析包,我们看看它做了什么?返回了一个Package,这个Package是不是我们想要的呢?
private PackageParser.Package scanPackageLI(File scanFile, int parseFlags, int scanFlags, long currentTime, UserHandle user) throws PackageManagerException {.... final PackageParser.Package pkg; try { pkg = pp.parsePackage(scanFile, parseFlags); } catch (PackageParserException e) { throw PackageManagerException.from(e); } ..... }看一下Package 里面有什么? 很显然它是我们想要的Package存放的就是AndroidManifest.xml 注册的四大组件.
public final static class Package { .... public final ArrayList<Activity> activities = new ArrayList<Activity>(0); public final ArrayList<Activity> receivers = new ArrayList<Activity>(0); public final ArrayList<Provider> providers = new ArrayList<Provider>(0); public final ArrayList<Service> services = new ArrayList<Service>(0); ...... }注意这里的Activity不是四大组件的Activity而是PackageParser的一个内部类,activity 与receivers 在 AndroidManifest里面属性都差不多一样,很显然Google复用了Activity.
我们来看一下Activity里面存放了什么?
public final static class Activity extends Component<ActivityIntentInfo> { public final ActivityInfo info; public Activity(final ParseComponentArgs args, final ActivityInfo _info) { super(args, _info); info = _info; info.applicationInfo = args.owner.applicationInfo; } public void setPackageName(String packageName) { super.setPackageName(packageName); info.packageName = packageName; } ....... }Activity中只存放了ActivityInfo,继续点进去ActivityInfo中是否有我们想要的类名等信息
ActivityInfo extends ComponentInfo ComponentInfo extends PackageItemInfo/** * Public name of this item. From the "android:name" attribute. */ public String name;PackageItemInfo中找到了这样的一个属性,终于找到了我们想要的类名了.只要我们拿到ActivityInfo就可以拿到类名
<receiver android:name=".StaticBroadcastReceiver"> <intent-filter> <action android:name="com.prim.plugin.a" /> </intent-filter> </receiver>但是还忽略了一点,intent-filter 还没有找到,从代码中看
final static class Activity extends Component<ActivityIntentInfo> public static class Component<II extends IntentInfo> { public final Package owner; public final ArrayList<II> intents; public final String className; public Bundle metaData; }ArrayList intents 看起来像是intent-filter,II泛型 --> IntentInfo
public static class IntentInfo extends IntentFilter { public boolean hasDefault; public int labelRes; public CharSequence nonLocalizedLabel; public int icon; public int logo; public int banner; public int preferred; }可以看到IntentInfo 继承 IntentFilter,找到了IntentFilter.
中途总结
从上述代码中,我们可以知道通过,parsePackage解析包,得到Package,就可以拿到AndroidManifeast的信息.
PackageParser pp = new PackageParser();final PackageParser.Package pkg;//解析apk 得到pkgpkg = pp.parsePackage(scanFile, parseFlags);但是很不幸的是,Google将这个类写成了@hide 隐藏的API那我们就只能通过反射去获取了,感觉瞬间脑壳痛了.
没有办法嘞,我们就只能硬来咯
首先我们实例化PackageParser然后调用parsePackage得到Package
//反射获取解析apk包的类 Class packageParserClass = Class.forName("android.content.pm.PackageParser"); //获取方法 Method parsePackage = packageParserClass.getDeclaredMethod("parsePackage", File.class, int.class); //实例化PackageParser类 Object packageParser = packageParserClass.newInstance(); //Package 得到 Object packageObj = parsePackage.invoke(packageParser, new File(absolutePath), PackageManager.GET_ACTIVITIES); //拿到注册的静态广播然后通过Package拿到xml注册的静态广播
//拿到注册的静态广播 Field receiversField = packageObj.getClass().getDeclaredField("receivers"); //获取List<Activity> List receivers = (List) receiversField.get(packageObj);然后循环Activity,拿到类名和intent-fliter
//循环receivers for (Object activity : receivers) { //拿到ActivityInfo ActivityInfo info = (ActivityInfo) generateReceiverInfo.invoke(packageParser, activity, 0, defaltUserState, userId); //根据ActivityInfo，拿到BroadCastReceiver BroadcastReceiver broadcastReceiver = (BroadcastReceiver) classLoader.loadClass(info.name).newInstance(); //拿到intentFilter List<? extends IntentFilter> intentFilters = (List<? extends IntentFilter>) intentsField.get(activity); for (IntentFilter filter : intentFilters) { //动态注册插件中的静态广播 context.registerReceiver(broadcastReceiver, filter); } }这样看起来,实现思路很简单啊,一脸的懵逼啊.
SystemService -> main
->scanDirLI 扫描apk的文件 --》scanPackageLI 解析apk PackageParser -> parsePackage get Package (一个apk对应一个package)
-> parseBaseApk loadApkIntoAssetManager -> parseBaseApk -> parseBaseApplication -> parseActivity -> parseIntent
核心完整代码如下:
/** * 解析xml静态注册的广播 * * @param context * @param absolutePath */ private void parserReceive(Context context, String absolutePath) { try { //反射获取解析apk包的类 Class packageParserClass = Class.forName("android.content.pm.PackageParser"); //获取方法 Method parsePackage = packageParserClass.getDeclaredMethod("parsePackage", File.class, int.class); //实例化PackageParser类 Object packageParser = packageParserClass.newInstance(); //Package 得到 Object packageObj = parsePackage.invoke(packageParser, new File(absolutePath), PackageManager.GET_ACTIVITIES); //拿到注册的静态广播 Field receiversField = packageObj.getClass().getDeclaredField("receivers"); //获取List<Activity> List receivers = (List) receiversField.get(packageObj); //public final static class Activity extends Component<ActivityIntentInfo> //获取Component Class<?> componentClass = Class.forName("android.content.pm.PackageParser$Component"); //获取intents Field intentsField = componentClass.getDeclaredField("intents"); //generatePackageInfo(PackageParser.Package p, // int gids[], int flags, long firstInstallTime, long lastUpdateTime, // HashSet<String> grantedPermissions, PackageUserState state, int userId) // 调用generateActivityInfo 方法, 把PackageParser.Activity 转换成 Class<?> packageParser$ActivityClass = Class.forName("android.content.pm.PackageParser$Activity"); // generateActivityInfo方法 Class<?> packageUserStateClass = Class.forName("android.content.pm.PackageUserState"); Object defaltUserState = packageUserStateClass.newInstance(); Method generateReceiverInfo = packageParserClass.getDeclaredMethod("generateActivityInfo", packageParser$ActivityClass, int.class, packageUserStateClass, int.class); //获取userID Class<?> userHandler = Class.forName("android.os.UserHandle"); Method getCallingUserIdMethod = userHandler.getDeclaredMethod("getCallingUserId"); int userId = (int) getCallingUserIdMethod.invoke(null); //循环receivers for (Object activity : receivers) { //拿到ActivityInfo ActivityInfo info = (ActivityInfo) generateReceiverInfo.invoke(packageParser, activity, 0, defaltUserState, userId); //根据ActivityInfo，拿到BroadCastReceiver BroadcastReceiver broadcastReceiver = (BroadcastReceiver) classLoader.loadClass(info.name).newInstance(); //拿到intentFilter List<? extends IntentFilter> intentFilters = (List<? extends IntentFilter>) intentsField.get(activity); for (IntentFilter filter : intentFilters) { //动态注册插件中的静态广播 context.registerReceiver(broadcastReceiver, filter); } } } catch (Exception e) { e.printStackTrace(); } }插件中的静态广播就不需要实现接口PluginInterfaceBroadcast
public class StaticBroadcastReceiver extends BroadcastReceiver { private static final String ACTION = "com.prim.plugin.host"; @Override public void onReceive(Context context, Intent intent) { Toast.makeText(context, "我是插件，收到发送的广播,我将向宿主发送广播", Toast.LENGTH_SHORT).show(); //接收到广播，然后给宿主发送广播 context.sendBroadcast(new Intent(ACTION)); }}最后
如果前面我说的还有点不理解，我在举个例子：
（以下的静A 表示静态广播接收器，同理动B。）
1、 静A (优先级1）
2、 动B（优先级1）
3、 静C （优先级2，后扫描）
4、静D （优先级2，先扫描）
5 、动E (优先级2，先注册）
6、 动F （优先级2，后注册）
当来了一个 有序广播，接收顺序如下：动E > 动F > 静D > 静C > 动B > 静A
当来了一个 普通广播，接收顺序如下：动E > 动F > 动B > 静D > 静C > 静A
Android插件化的发展方向
Android插件化方向主要有2个方向：
- 1.结合组件化技术，成为一个大中型app的基础框架。
- 2.完全模拟app运行环境的沙盒系统。
