瑞萨电子（Renesas）推出工业自动化的功能安全解决方案。由于功能安全的重要性与日俱增，以防止制造现场发生故障或错误，从而对人员、机器和环境造成危险和风险。然而，设计系统并根据IEC61508等功能安全标准进行认证需要投入大量的精力和时间，由此增加客户的成本负担。
功能安全解决方案
• 瑞萨电子（Renesas）为通用32位微控制器(MCU)提供一站式功能安全解决方案，其中包括使用瑞萨MCU的各类解决方案套件。

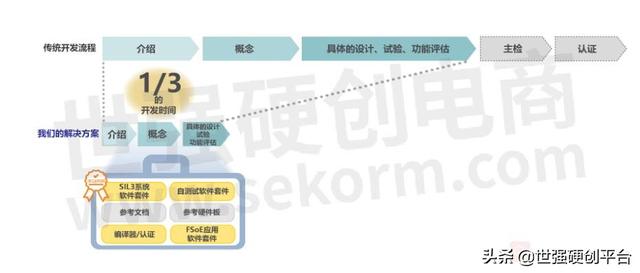

• 快速：缩短在MCU上构建功能安全系统和认证流程的时间。
• 简单：可在各类安全应用中实施。
注：黄色方框中的软件套件已通过德国TÜV Rheinland认证。

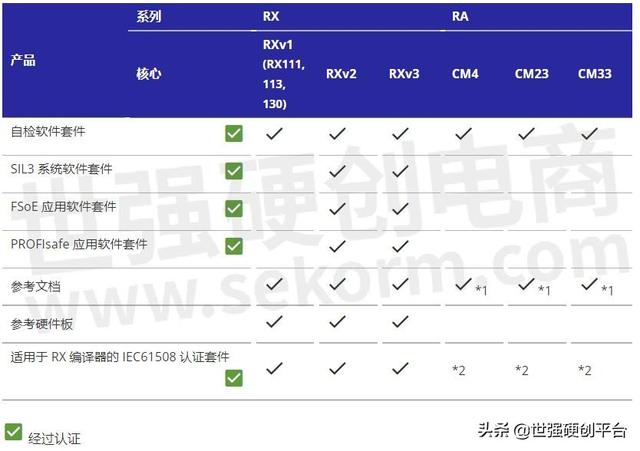

瑞萨电子（Renesas）解决方案新品组合
SIL=功能安全标准中定义的安全完整性等级。
*1：虽然该示例说明了RX MCU的使用情况，但也可以用于其他MCU；因为该示例为功能安全标准本身的技术文档，并非专门针对某个特定的MCU系列。
*2：请联系IAR系统以进一步了解详情。

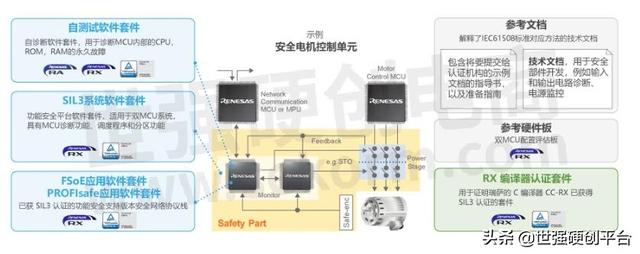

瑞萨电子（Renesas）功能安全解决方案开发功能安全产品的各类解决方案
解决方案简介

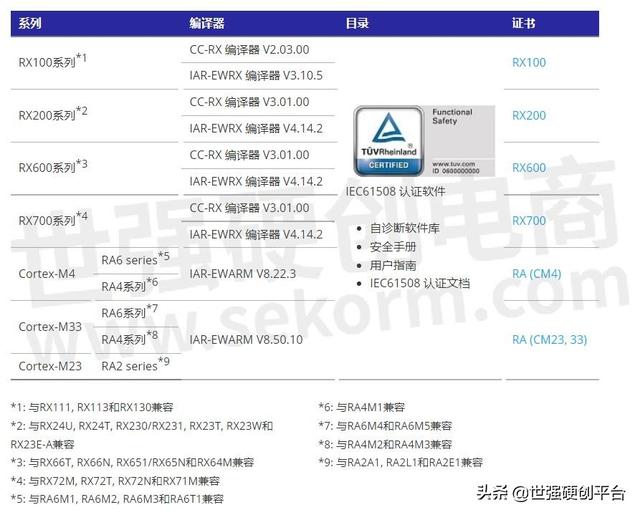

自检软件套件[RA/RX]
自检软件套件提供了适用于微控制器的自诊断软件库和一份完整的安全手册。此套件已通过德国TÜV Rheinland Industrie Service GmbH的IEC61508 SIL3认证。为了进行安全的系统开发，开发人员可以从安全手册中选择他们所需的信息，并使用自诊断软件库来减轻微控制器级开发的负担，从而符合功能安全要求。

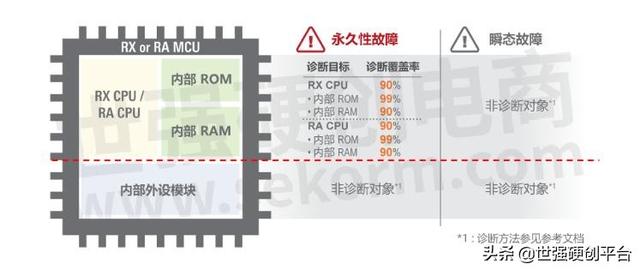

自检软件套件中包括诊断CPU，内部ROM和内部RAM的永久性故障。有关其他模块的永久故障诊断，请参考参考文档。另外，请参考参考文档以进行瞬时故障诊断。
• 测试时间
启动时间，启动后的间隔执行
• 测试条件运行
全部执行或分部执行
• 开发工具（C编译器）
瑞萨CC-RX功能安全编译器
RX FS 的 IAR Embedded Workbench®

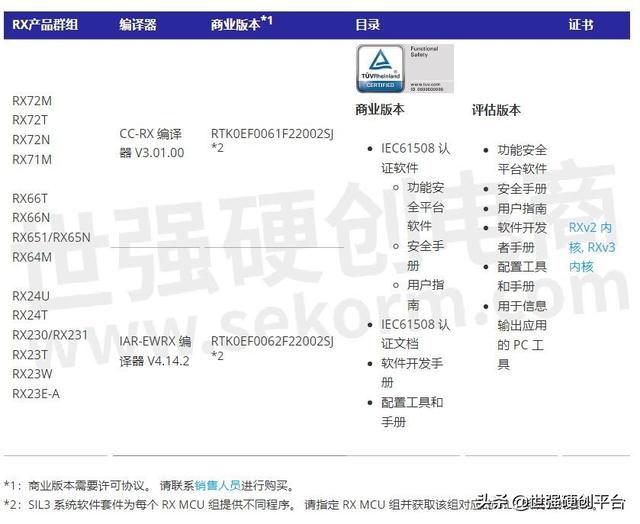

SIL3系统软件套件[RX]
SIL3系统软件套件提供功能安全平台软件、安全手册和用户指南，以及通过德国TÜV Rheinland Industrie Service GmbH认证的IEC61508 SIL3证书和检测报告。
此外，还包含用于评估功能安全平台软件在PC上运行的配置工具，以及助力开发的软件开发手册。
此软件包所含功能安全平台软件的主要功能：
• 在构建冗余的双安全MCU系统时，执行MCU自诊断和交叉监控，显著减少了开发时间和开发负担。
• 执行用户应用程序软件控制。
• 安全与非安全应用软件之间的软件分区功能简化了重新认证流程，让安全软件和非安全软件能够共存。
• 可在两个具有不同时钟源的MCU上实现同步处理。
*不包含在评估版的SIL3系统软件套件中。

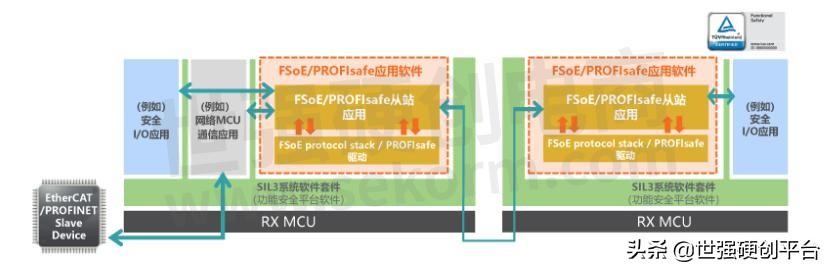

安全网络应用软件套件[RX]
瑞萨电子（Renesas）提供可与SIL3系统软件套件配套使用的安全网络协议解决方案。
1. FSoE 应用软件套件*
可在EtherCAT从设备上启用FSoE功能。
FSoE从站控制
• FSoE从站状态管理和数据流控制
• 与其他用户的应用程序进行数据传输/接收控制
• 与双MCU交换FSoE数据
• FSoE应用软件本身的运行诊断
FSoE协议栈
• 输入安全PDU的诊断和安全数据的提取（PDU：协议数据单元）
• 输入安全数据的CRC计算以及生成用于返回的安全PDU
2. PROFIsafe应用软件套件*
用于在PROFINET从设备上实现PROFIsafe功能的软件。
PROFIsafe从站控制
• PROFIsafe从站状态管理和数据流控制
• 与其他用户的应用程序进行数据传输/接收控制
• 在双MCU之间交换PROFIsafe数据
• PROFIsafe应用程序的自操作诊断
*为了使用瑞萨电子（Renesas）的安全网络协议解决方案，您必须满足以下要求：
1. 您是ETG成员。
2. 已从西门子购买PROFIsafe驱动器。

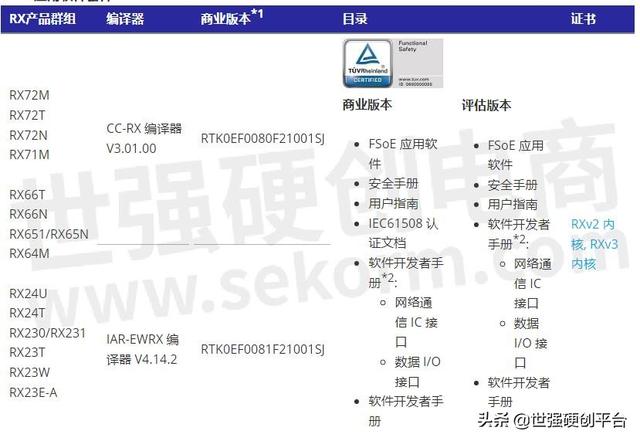

FSoE应用软件套件
请确保您为ETG的成员。
*1：商业版本需要许可协议。请联系销售人员进行购买。
*2：绑定了两个用于检查FSoE应用程序软件运行情况的样例应用程序。
• 网络通信IC接口：适用于网络通信IC与RX MCU数据交换
• 数据I/O接口：适用于输入/输出安全数据/li>

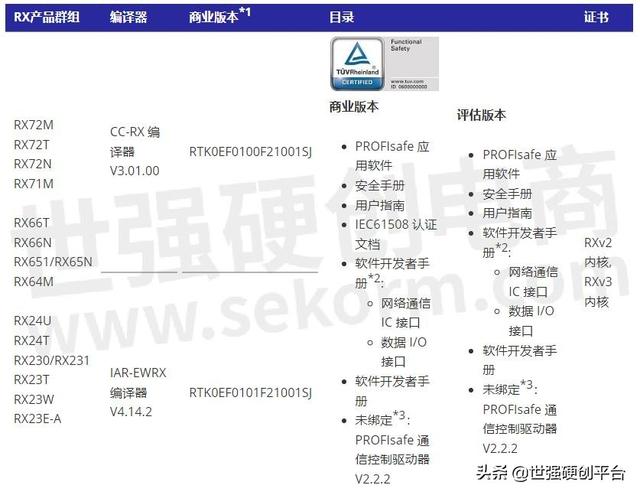

PROFIsafe应用软件套件
请注意，您需要先从西门子购买PROFIsafe驱动器。请参阅*3.
*1：商业版本需要许可协议。请联系销售人员进行购买。
*2：绑定了两个用于检查PROFIsafe应用程序软件运行情况的样例应用程序。
• 网络通信IC接口：适用于网络通信IC与RX MCU数据交换
• 数据I/O接口：适用于输入/输出安全数据/li>
*3：本软件包含在西门子PROFIsafe-Starterkit V3.5中（目录编号#6ES7195-3BF03-0YA0）。请从西门子购买。

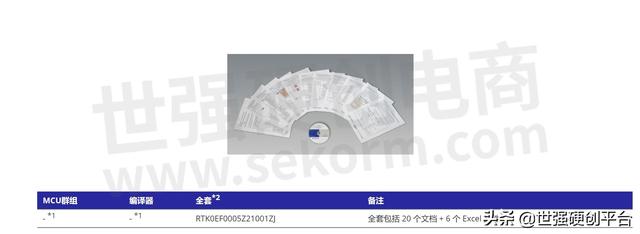

参考文档
参考文档为一组文档，其中提供了认证文档的制作指南和功能安全系统的设计技巧。
- 如何编写获得功能安全标准IEC61508认证所需的文件。
- 开发功能安全设备所需的专有技术。
内容分为五类，其中包含各种文档
- 电机控制系统文档
- 概念阶段文档
- 安全验证文档
- MCU内部诊断文档
- MCU外部诊断文档

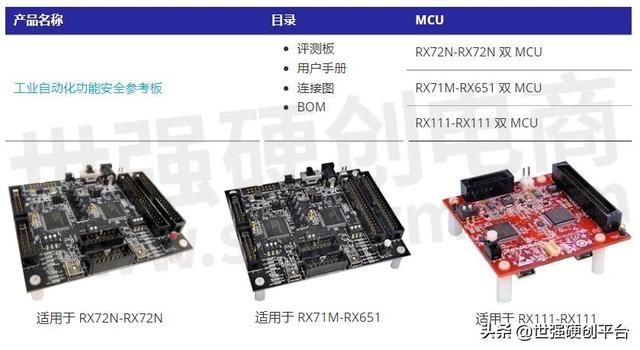

参考硬件板[RX]
工业自动化功能安全参考板以瑞萨（Renesas）在安全系统规范及其实施方面的经验为基础进行构建，源自双微控制器系统的详细设计、安全分析和诊断。客户可以此参考板为模板，缩短系统开发时间。
由于每个MCU的终端均连接在参考板两端，因此客户可以扩展该板规格以匹配产品规格。
• 通过与网络通信板的连接，客户可以构建具有安全网络连接性的软件开发环境。
• 添加电机驱动控制器板时，客户可以为电机驱动系统构建具有安全网络连通性的软件开发环境。

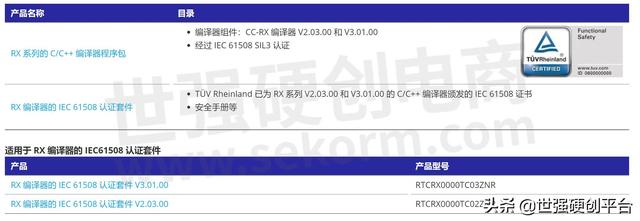

适用于RX编译器的IEC61508认证套件
在功能安全系统中构建软件时，必须证明编译器生成的代码是有效的。瑞萨电子（Renesas）提供IEC 61508认证的C编译器，用于实现功能安全。
提供经TÜV-SUD认证的IAR embedded workbench。详情请联系IAR。
