Arduino 实例（十一）手机制作APP和HC-05蓝牙连接并传输信息

1 手机制作APP

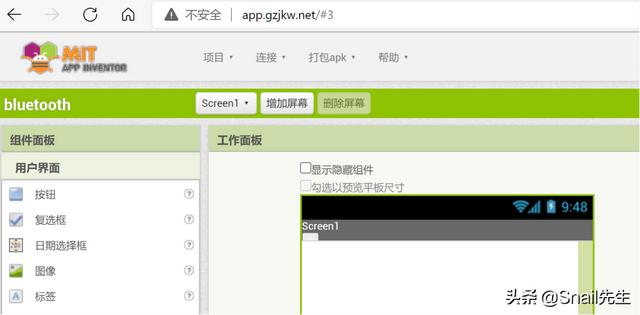

a)进入APP inventor 网址

http://app.gzjkw.net/

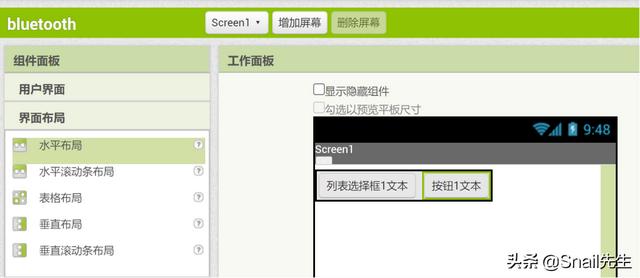

b)加入列表选择框，按钮，选一个水平布局，将列表和按钮放到里面。

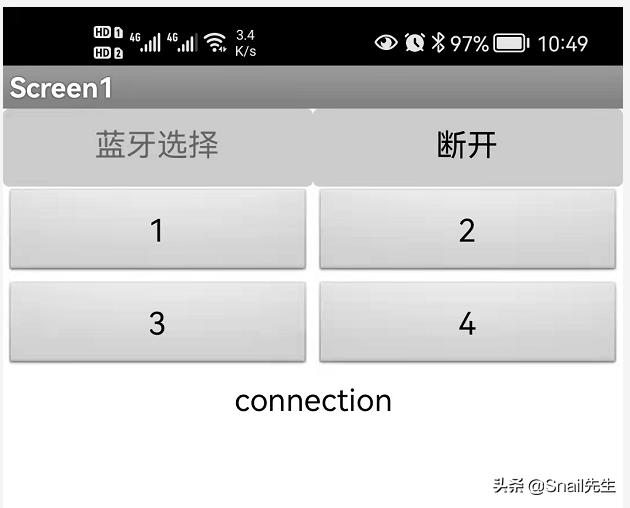

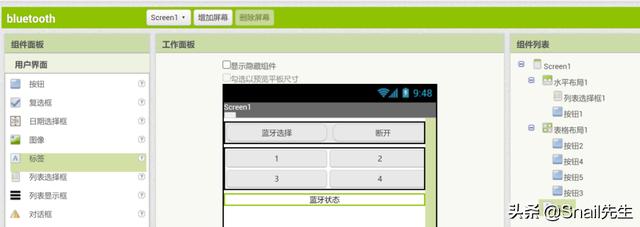

c)加入表格布局，拖入4个按钮到界面和一个标签，完成后样式

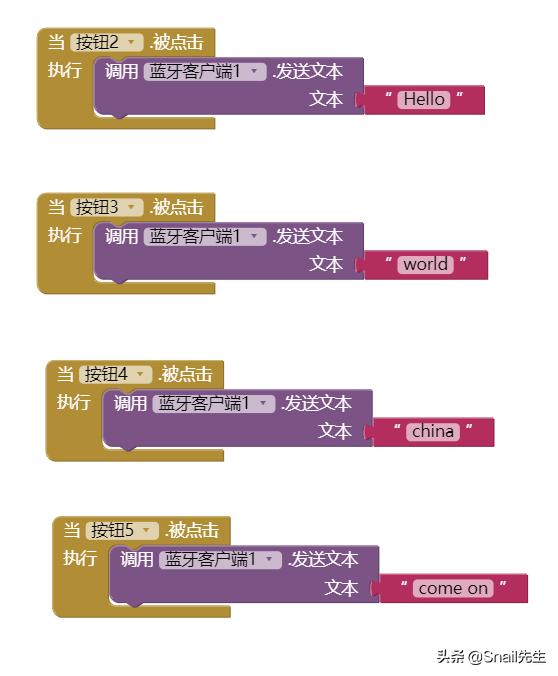

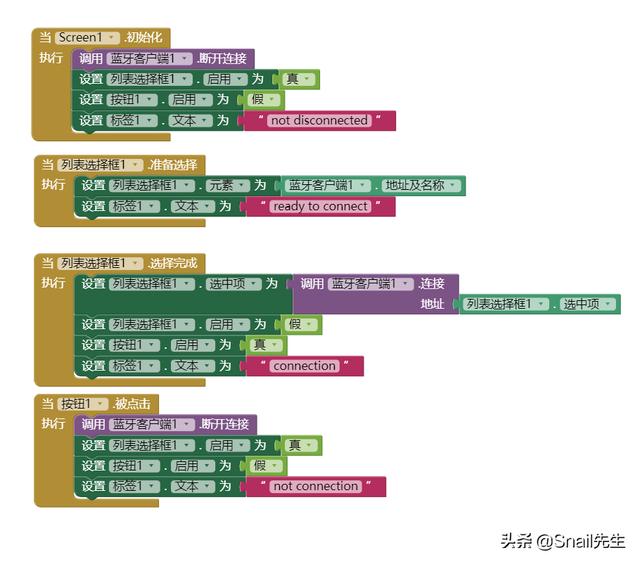

d)逻辑设计

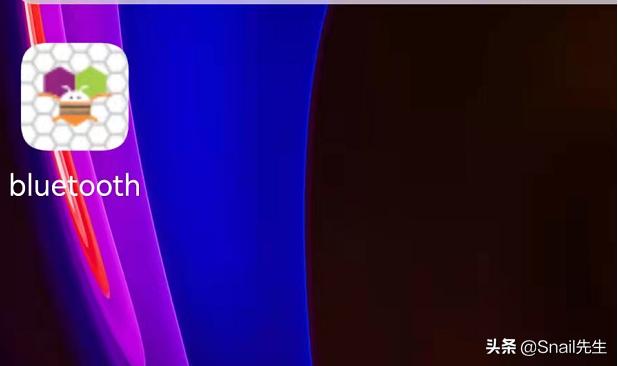

e） 程序完成后，点打包apk，手机扫描二维码，下载app到手机中，安装手机app即可

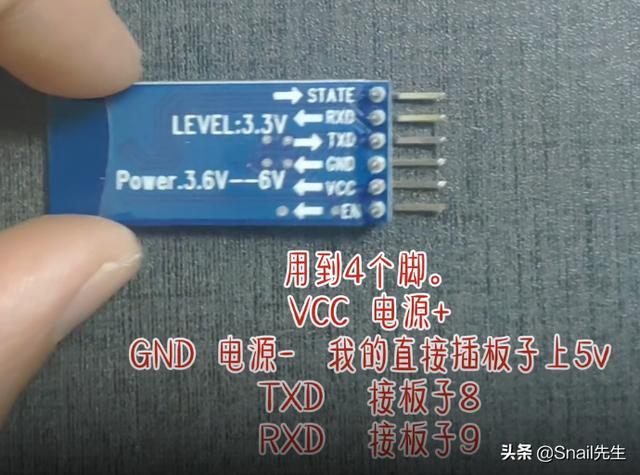

2 HC-05蓝牙模块与Arduino连接

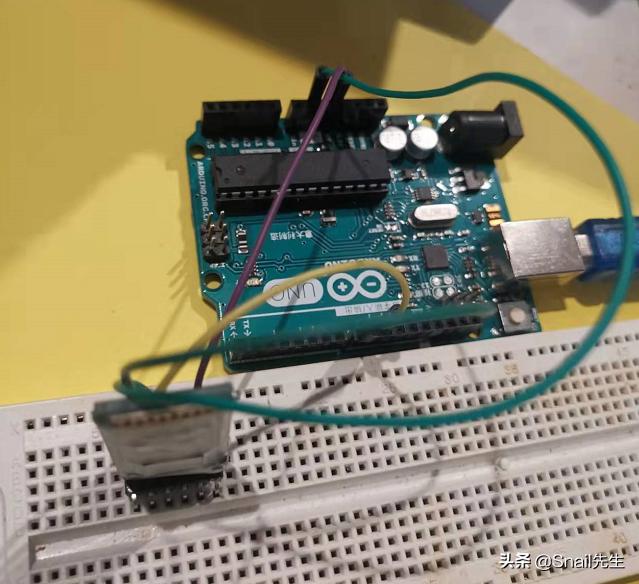

3 实物连接图

4 Arduino 程序

#include <SoftwareSerial.h>          //库文件SoftwareSerial BT(8, 9);           //设置蓝牙与板子的连接端口。  pin 8  接蓝牙的 TXD    pin 9 接蓝牙的 RXDchar X;                              //定义一个变量存数据。void setup() {  Serial.begin(38400);              //串口监视器通信速率，38400  Serial.println("蓝牙连接正常");     //串口监视器显示蓝牙正常状态  BT.begin(38400);                  //蓝牙通信速率，默认一般为 38400}void loop()                         //大循环，执行。{  if (Serial.available())           //检测：【串口】如果数据写入，则执行。  {    X = Serial.read();              //把写入的数据给到自定义变量  X    BT.print(X);                    //把数据给蓝牙  }  if (BT.available())               //检测：【蓝牙】如果数据写入，则执行。  {    X = BT.read();                  //把检测到的数据给到自定义变量 X    Serial.print(X);                //把从蓝牙得到的数据显示到串口监视器  }}

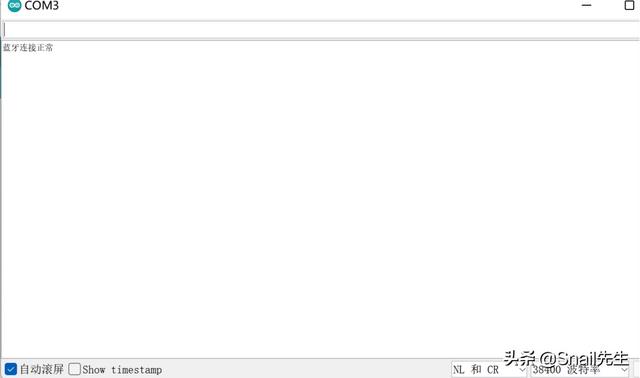

5 上传程序后，蓝牙模块灯闪烁地非常快，确认蓝牙连接正常

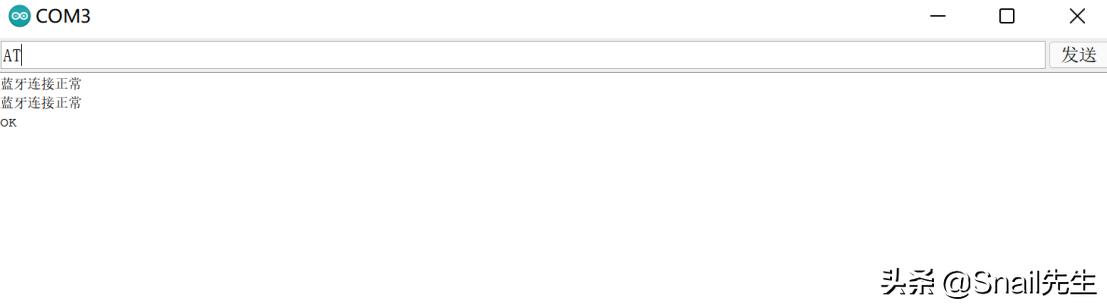

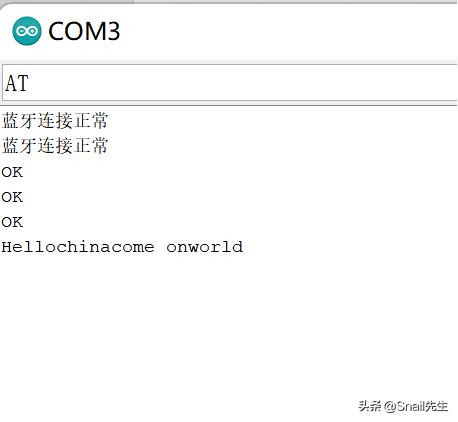

6 HC-05蓝牙模块进入AT模式非常关键，我在这块摸索了很久。断电后，按HC-05按键，再上电，这时HC-05蓝牙模块灯是很慢地一闪一闪的,串口输入AT,看返回是否是OK,OK，表示进去AT模式，若不是，断电再试验一次。

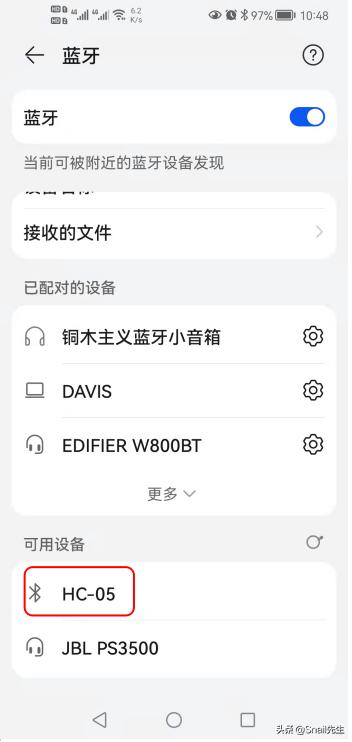

7 手机连接蓝牙模块HC-05,密码是1234.

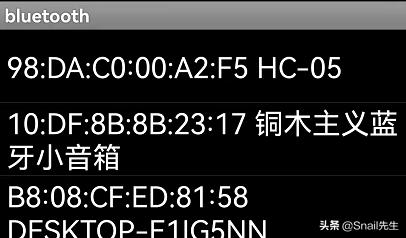

8 手机APP选择蓝牙

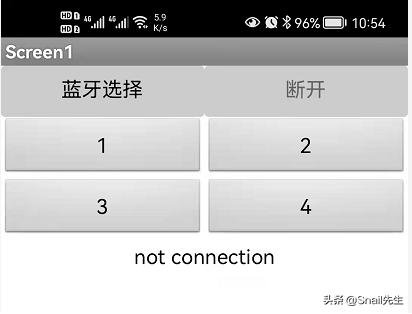

连接成功后，点击1,2,3,4

9 手机APP 按键1,2,3,4 的信息显示在了Arduino串口监视器中
