通过使用物联网技术将家里的热水器改装成带物联网远程遥控功能，实现在回家前用手机远程控制热水器，回到家就能有热水使用。

继上一篇介绍是硬件篇，包括总体方案设计、改装热水器、WIFI模块选型、三极管开关电路设计、整体组装等内容。本篇则与大家分享机智云后台配置、APP源代码生成过程及ESP8266上运行的代码是如何实现的。

最终制作的作品是这样的：

实现步骤

◆ 注册并登录机智云账号

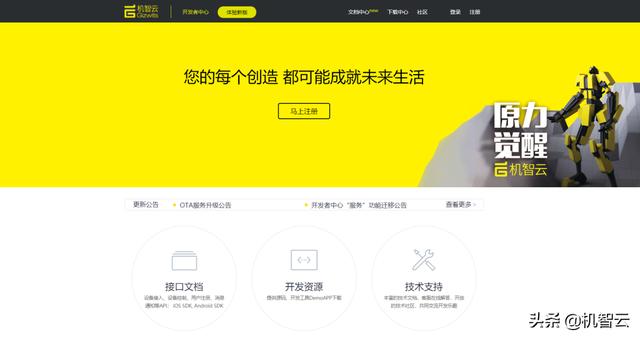

在机智云开发者中心上注册自己的账号，以后自己设计的任何物联网设备都可以放在这个账号上面。

机智云开发者中心：

物联网开发中心_智能硬件设备云服务接入平台_机智云

◆ 创建新的设备并生成源代码

首先创建一个新设备。

然后添加数据点。

数据点是light_onoff，这个名字可以是自己定义的其他字母。

在基本信息里面就会看到这个数据点的基本信息，注意Secret要想看到完整的，还需要二次密码验证。

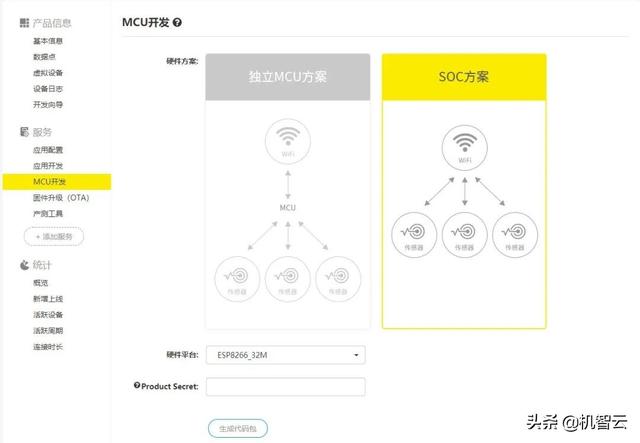

选择MCU开发。

再选择SOC方案。

然后输入secret，生成代码包。

下载之后发现这个代码包跟乐鑫的结构差不多（这句话是说给用过乐鑫官方代码的朋友听的）

◆ 编译ESP8266源代码

上一步生成的源代码是运行在ESP8266模块内部的，怎么编译和烧写呢？

1、下面这个文档有说明：

MCU代码自动生成工具介绍 - 机智云

ESP8266平台文件说明：

2、关于开发环境搭建的内容：

GoKit3(S) 二次开发--开发环境搭建 - 机智云

这篇文档中有关于开发环境搭建的内容，跟前面学习编译的内容都差不多，也是跟乐鑫一样在D盘新建一个VM文件夹。然后把所有的文件都放在这个文件夹里。我将文件夹名字命名为SoC_ESP8266，这样短一些，方便输入。

编译源代码步骤如下：

首先让linux和windows共享文件夹，输入用户密码：“espressif”，回车确认。

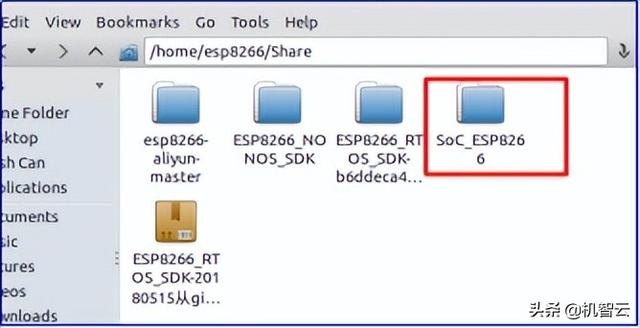

这时能够在VM VirtualBOX虚拟机里面通过文件夹管理器看到已经共享成功了。

本文所要实现的目的是手机APP控制这个模块，实现GPIO12的开关，也就是高低电平的转换。上面的步骤生成的源代码是不能实现具体引脚的控制的，那么为了实现这个引脚的控制，就需要对代码进行修改。

修改的步骤是在VM文件夹下面，找到相应的.c或者.h文件，用记事本或者其他软件打开并进行编辑。只修改了一点点。

在user_main.c中的keyinit函数中，添加了初始化GPIO12的代码。

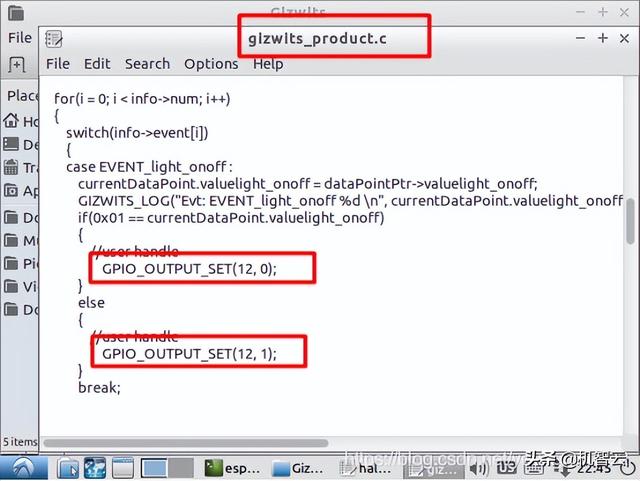

然后在gizwits_product.c中，添加了让小灯翻转的代码。

没错，就是这么简单，就像是51单片机一样，对引脚初始化，然后在功能函数中让它变成高低电平。

◆ 编译源代码并烧写入ESP8266

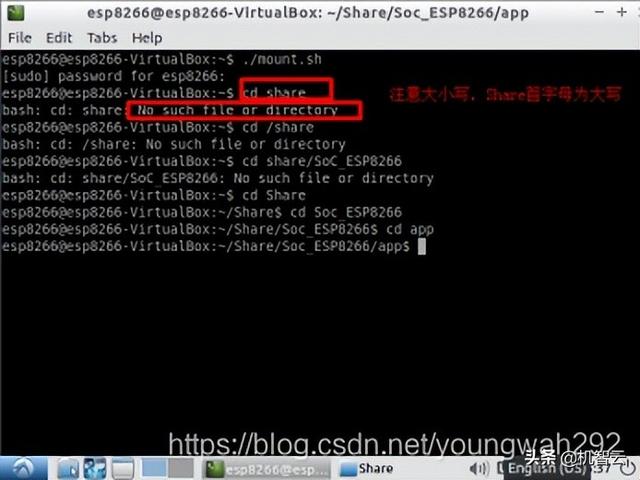

接下来开始对这个源代码进行编译。下面进入app目录，下面这个界面是运行了VM VirtualBOX虚拟机里面的LX客户端。模拟的是linux操作系统。

进入某个目录用的是cd命令。

运行编译脚本：./gen_misc.sh，编译速度很快

接下来开始烧写，机智云自动生成的代码中，有一张图片，这个图片说明了该烧写进入哪个地址。

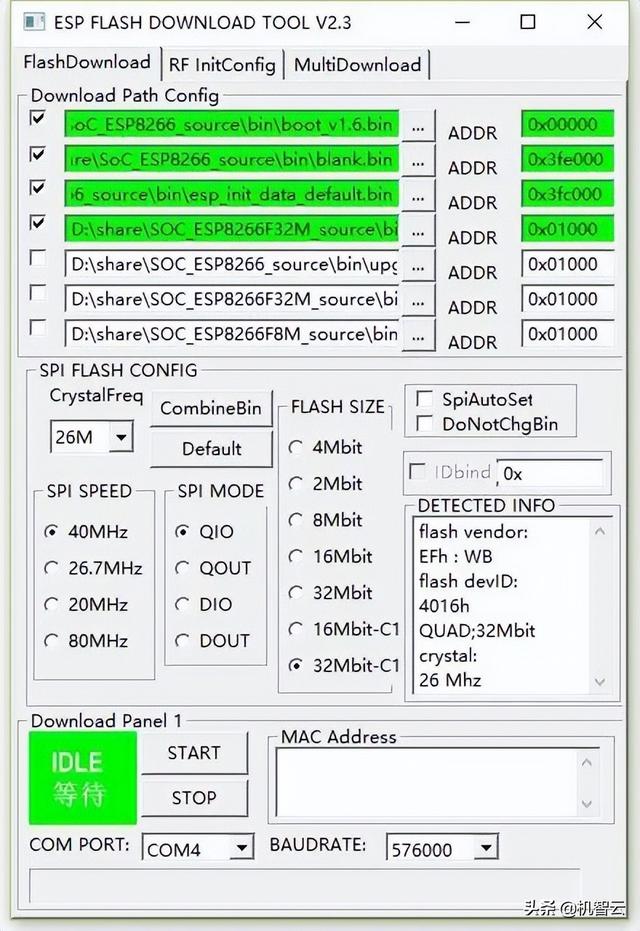

下面开始烧写。

为了方便初学者看懂，这里说一下硬件连接，ESP8266模块由上下两块组成，其中上面这个就是ESP8266功能板，下面这个其实是一个USB转串口的板子，芯片是CH340，只不过做成了和ESP8266功能板的尺寸一样了，其实它的功能是和买的那种USB转串口的模块是一样的。

用一根micro USB数据线，也就是目前手机常用的充电/数据线就行了，注意，不是TYPE-C数据线。连接电脑之后，会自动安装驱动程序，当然，要确保电脑是联网状态。驱动安装成功之后，就会在设备管理器中显示当前串口是COM几，串口号记下来，在烧写的时候，选择这个串口号就行了。

点击电脑上的烧写软件START，然后按下板子上的FLASH按键不松手，然后按下RST按键，松手，再松开FLASH按键。一般情况下可以一次烧写成功，如果不成功，请再次点击烧写START，再次按照FLASH和RST按键步骤进行烧写。烧写完之后，模块就能够使用了。

下一篇文章分享一下机智云APP的制作过程，模块配网连接家里的路由器的过程，以及设备二维码的生成。
